{aspcms:sorttitle}
據(jù)統(tǒng)計，2015年我國廢水排放總量已經(jīng)達到735.3億噸并且呈逐年遞增的趨勢，我國是一個嚴重缺水的國家，工業(yè)取水費用、排污費用的大幅度增長和環(huán)保力度的加大將不少企業(yè)逼入絕境。
為了我國經(jīng)濟、社會的可持續(xù)發(fā)展，欣格瑞（山東）環(huán)境科技有限公司結合了十幾年的水處理經(jīng)驗，經(jīng)過數(shù)百次實驗，研究出了“污水回用于循環(huán)水系統(tǒng)近零排污整體解決方案”�？梢詫崿F(xiàn)廢水經(jīng)簡單處理后回用于循環(huán)水系統(tǒng)，在保證循環(huán)水系統(tǒng)設備長期運行不結垢、不腐蝕的前提下，不排污或少排污，利用循環(huán)水系統(tǒng)自身優(yōu)勢促使污水被降解、消耗。既減少了排污，也節(jié)省了大量的水資源；既降低了生產(chǎn)成本，也減少了對環(huán)境的破壞。
經(jīng)前期調研、取水樣進行模擬實驗、通過實驗結果調配藥劑并完成技術方案等一系列前期準備之后，在2018年1月3日，“污水回用于循環(huán)水系統(tǒng)近零排污整體解決方案”在山東某化工開始試運行。
試運行之前，山東某化工的補充水取用的是自來水。
表一：自來水水質分析數(shù)據(jù)
PH值 | 電導率 | 濁度 | 總硬度 | 總堿度 | 鈣離子 | 鎂離子 | 氯離子 | 可溶性鐵 |
μs/cm | NTU | mmol/l | mmol/l | mg/l | mg/l | mg/l | mg/l | |
7.49 | 1116 | 0.2 | 6.2 | 2.65 | 58.12 | 40.11 | 169.93 | 0.03 |
在開始試運行之后，補充水使用的是脫氨水、中水以1：1.6的比例混合，經(jīng)過簡單的加酸調節(jié)PH之后，直接補入循環(huán)水系統(tǒng)。
表二：混合污水水質分析數(shù)據(jù)
PH值 | 電導率 | 濁度 | 總硬度 | 總堿度 | 鈣離子 | 鎂離子 |
μs/cm | NTU | mmol/l | mmol/l | mg/l | mg/l | |
8.10 | 5750 | 68 | 5.2 | 10.45 | 78.16 | 15.80 |
氯離子 | 可溶性鐵 | 總磷 | COD | NH3-N | SO42- | |
mg/l | mg/l | mg/l | mg/l | mg/l | mg/l | |
1981.71 | 4.24 | 12.39 | 529.3 | 32.59 | 349.31 | |
從表二可以看出，補充水的電導率、COD、氯離子等都很高，但是這些并不一定會對系統(tǒng)的正常運行造成不良的影響。比如：循環(huán)水中大量的氯離子可以抑制菌藻的瘋長、廢水中的有機物消耗了水中的溶解氧使得設備不再產(chǎn)生氧腐蝕。
在系統(tǒng)試運行了一段時間之后，現(xiàn)場技術人員在系統(tǒng)中掛入了國家標準監(jiān)測試片。

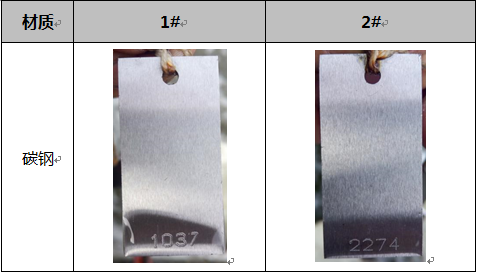

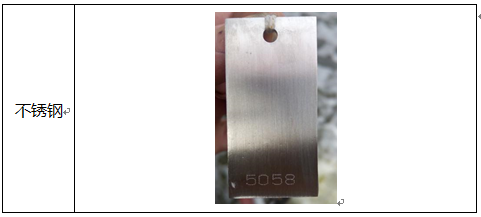

試片在2018年1月11日掛入系統(tǒng)，拍照時間為2月1日，系統(tǒng)運行時間共計504小時。
從圖片中我們可以清晰地看出碳鋼試片表面光亮、光滑，除了與繩子接觸的部位有輕微腐蝕以外，沒有出現(xiàn)腐蝕情況，并且沒有黏泥附著。不銹鋼試片沒有出現(xiàn)腐蝕情況。
2007年的工業(yè)循環(huán)冷卻水處理設計規(guī)范中規(guī)定：碳鋼設備的腐蝕速率應小于0.075mm/a，不銹鋼設備的腐蝕速率應小于0.005mm/a。雖然試片沒有從系統(tǒng)中取出進行腐蝕速率的計算，我們仍然可以清楚地看出試片的腐蝕速率近乎為零��！真正實現(xiàn)了近乎百分之百不腐蝕，為系統(tǒng)的安全穩(wěn)定運行提供了一份可靠的保障！
此外，在加藥方式和加藥頻率這一方面，欣格瑞（山東）環(huán)境科技有限公司使用“普羅名特計量泵”進行24小時連續(xù)、均勻的方式投加到循環(huán)水泵吸水口附近，在最大程度上保證了循環(huán)水中藥劑含量的穩(wěn)定。
加藥設備一角:
在試運行的一個月中，系統(tǒng)運行安全、穩(wěn)定，除了在天氣很冷的情況下有極少量的防凍水進入循環(huán)水系統(tǒng)以外，系統(tǒng)的補充水全部來自混合污水，直接節(jié)省了大量的取水費用和污水排放費用。山東某化工成為了繼新華制藥（壽光）、濰坊先達化工、鄒平福明焦化之后的又一個成功的試點。
